1、系统介绍
1.1、定义
传统的视频监控系统，监控点虽然多，但是每路视频独立，没有建立关联，当发生问题
是很难在多个摄像机之间进行关联检索和实时跨摄像机监视，很难对目标进行全路径、
全程的监控。
智能拼接联动监控系统能有效的实现更为智能的城市安防监控系统。系统在现有的城市安
防视频监控的基础上，将拼接监控视频与低点密集监控视频在时间和空间上统一起来，将
拼接的视频通过高性能实时性算法，实时形成一个大场景，在大场景内，通过智能关联、
人工操控等手段，实时获取低点密集监控视频中更清晰、视角更佳的细节。通过自动跟踪
的算法，对目标进行大场景、大范围的跨摄像机目标跟踪，实现无盲区，无死角，全过程
的监控。
1.2、核心思路
1）增设少量高点摄像机（架设在高楼）
接入原有大量的低点摄像机（枪机、球机）
2）高点视频拼接
拼接出连续的大场景或使用全景摄像机，实现全景监控
3）智能联动
由高点画面发起，实时调用低点视频及云台
完成局部细节的快速获取
1.3、系统优势
1）全局与局部的高效结合
高点拼接，大场景全局把控
智能联动，局部细节快速调度
2）方便集成
不改变监控系统架构
增设少量高点摄像机
增加视频拼接
3）原有资源的有效服务器整合
接入原有低点摄像机进行联动
原有监控摄像头得到更为有效的组织

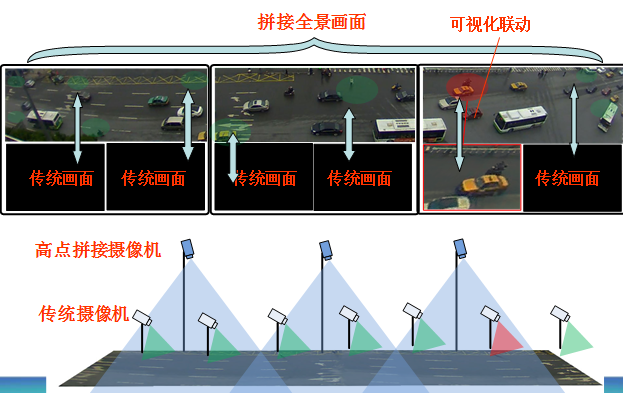

2、简型智能拼接联动监控系统网络拓扑下的应用架构图：
2.1、智能拼接联动监控系统应用介绍：
在高点拼接连续大场景软件上，标记出低点监控的监控点，当需要查看这些标记的监控点时，
大场景上将实时放大需要查看的局部画面，实现局部细节快速获取的高低联动应用。

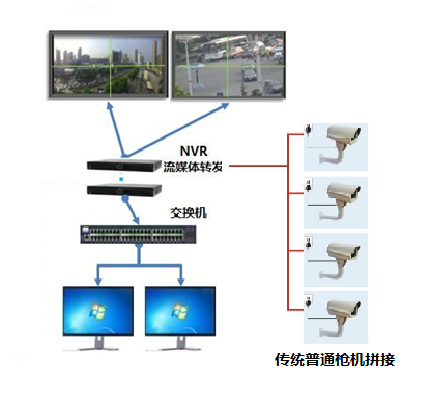

2.2、智能拼接联动（枪机）监控系统拓扑图
1）采用传统普通枪机的拼接低点联动指的是在原有监控环境下增加少量高点枪机监控头，拼接
出连续的大场景，实现全景监控，再将原有大量的低点摄像机接入系统，实现全景点面联
动效果。

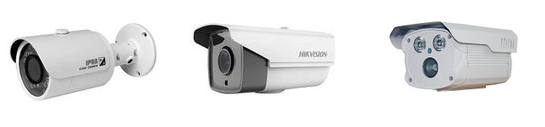

2）传统普通枪机如图所示：

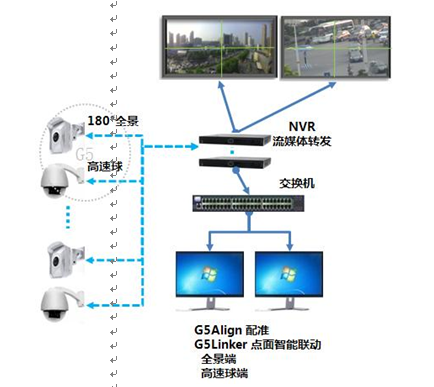

2.3、全景高点摄像机联动拓扑图（全景相机）
1）采用全景相机作为高点相机的高低点联动指的是在全景相机作为高点的监控环境下增加少量
低点枪机作为低点监控，实现高低点联动效果 。
2）全景相机如图所示：
2.4、预期效果和显示模式
预期效果：
智能拼接联动监控系统的最终目标是实现更为智能的城市安防监控系统。
系统在现有的城市安防视频监控的基础上，将拼接监控视频与低点密集监控视频在
时间和空间上统一起来，将拼接的视频通过高性能实时性算法，实时形成一个大场
景，在大场景内，通过智能关联、人工操控等手段，实时获取低点密集监控视频中
更清晰、视角更佳的细节。通过自动跟踪的算法，对目标进行大场景、大范围的跨
摄像机目标跟踪，实现无盲区，无死角，全过程的监控。
显示模式：

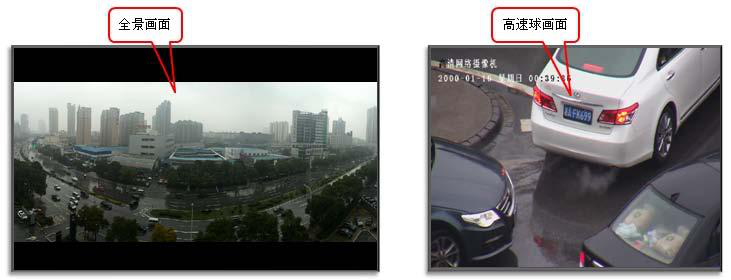

2.4.1、分布模式与双屏模式
分布模式是指“点面智能联动控制系统”安装在不同的主机上，并分别运行
全景端和高速球端控制画面；双屏模式是指主机连接了两台显示器，全景端和高
速球端运行在不同的显示器上，效果如图 6 所示。
图 6 双屏显示模式
2.4.2、画中画模式

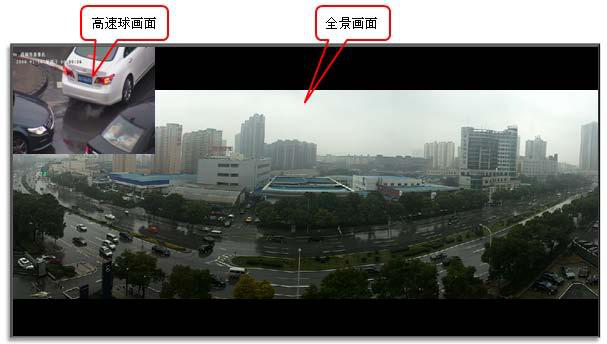

画中画模式是指“点面智能联动控制系统”在一个屏幕上显示全景和高速球
的视频画面，并且高速球的画面窗口依附在全景画面之上如图 7 所示。
图 7 画中画显示模式

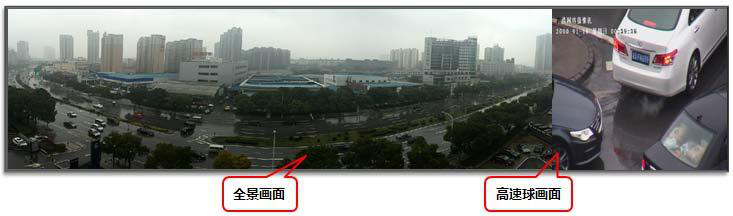

2.4.3、电视墙模式
电视墙模式是指“点面智能联动控制系统”在拼接屏上显示，这时全景和高
速球画面可拖拉至屏幕的任何位置如图 8 所示。
图 8 上墙显示模式
3、高低联动硬件支撑：
一、全景高点摄像机一台。
二、低点枪机若干台。
三、解码器一台。
四、显示器若干台。
